空调制冷原理与各部件图解(2)

3、节流装置：

当制冷剂流体通过一小孔时，一部分静压力转变为动压力，流速急剧增大，成为湍流流动，流体发生扰动，摩擦阻力增加，静压下降。

节流阀主要作用：节流降压；调节流量，使流体达到降压调节流量的目的。

3.1、毛细管特点：

无运动件、结构简单；无储液器，充入的制冷剂量小；停机后的高低压基本相同，便于启动；工作的准确程度差；小型空调或冰箱上运用。缺点：供液量不能随工况变动而调节。

热力膨胀阀结构

3.2、热力膨胀阀特点：

又称感温式膨胀阀，接在蒸发器的进口上，器感温包紧贴蒸发器的出口管上。膨胀阀另外一个作用：保持一定过热度、防止液击和异常过热。

热力膨胀阀分为：内平衡式热力膨胀阀和外平衡式热力膨胀阀，我们来看看他们之间的结构区别。

结构区别

内平衡式热力膨胀阀：是在内部将蒸发压力传递到膜片。

外平衡式热力膨胀阀：是膜片下面，感受到的是蒸发器出口压力。 

我们来放大看下里面的内部结构和系统接管做法：

内部结构

膨胀阀使用区别

制冷系统若蒸发器的压降较高，应当使用带外平衡的膨胀阀。外平衡式热力膨胀阀比较准确的控制蒸发器的出口过热度，充分的利用蒸发器的换热面积，提高机组能效

3.3、电子膨胀阀：

是一种新型的控制元件，其节流装置采用了微处理器控制。使用在变频式空调器制冷系统中，适应精确、高速、大幅度调节负荷的需要。当然，现在冷冻冷藏也有很多使用电子膨胀阀。

电子膨胀阀采用电子膨胀阀进行蒸发器出口制冷剂热度调节，可以通过设置在蒸发器出口的温度传感器和压力传感器，来采集过热度信号，采用反馈调节来控制膨胀阀的开度；也可以采用前馈加反馈复合调节，消除因蒸发器管壁与传感器热容造成的过热度控制滞后，改善系统调节品质，在很宽的蒸发温度区域使过热度控制在目标范围内。

电子膨胀阀优点：

流量调节范围大；控制精度高；高频、低频运行时能效比提高；压缩机可靠性提高，改善回油、回液、排气温度过高状况等优点。电子膨胀阀可分为电磁式和电动式两类。

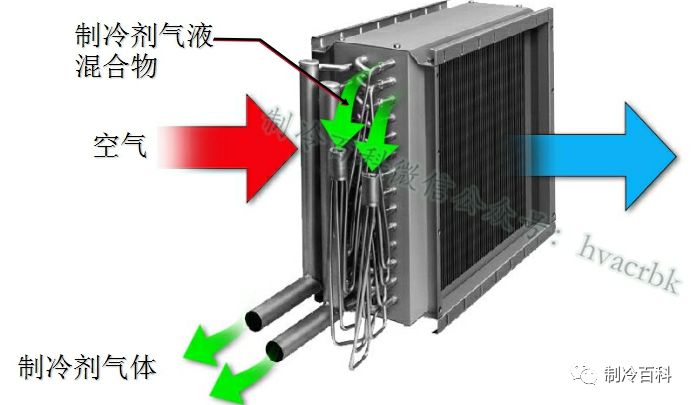

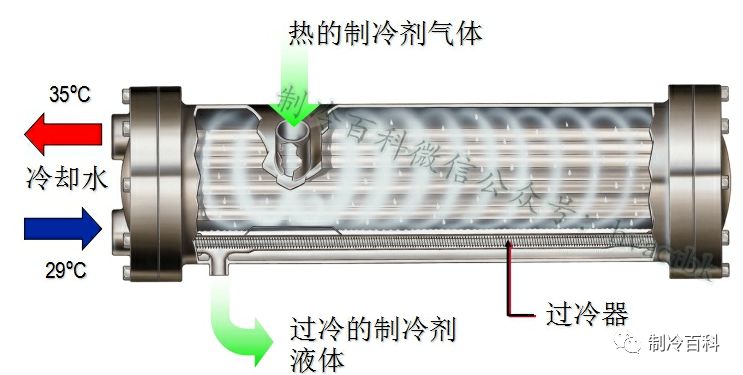

3、蒸发器：

将液体蒸发成气体；吸收热量。由于蒸发器的翅片间会不断产生冷凝水，阻碍空气的流动，所以蒸发器的片距比起冷凝器要大些，此外蒸发器翅片的表面还要进行亲水处理（亲水铝箔），以降低冷凝水的表面张力，使空气气流通截面积增大。

5、四通阀：

用于热泵型空调器的部件。空调器在冬季作制热运行时，室内侧热交换器作为冷凝器工作，而室外侧热交换器作为蒸发器工作，这正好与空调器夏季制冷时相反，这就要求制冷剂流动方向也要相反。

而制冷剂反向流与毛细管组合成特别的通路来适应冬季、夏两种差异的运行工况。四通换向阀由先导阀、主阀和电磁线圈组成。
